| Es hat seit langem schon keine Technik-News
mehr von mir gegeben. Auch heute wird es nur kurz, aber hoffentlich doch
interessant. Es geht um Stecker, speziell um neue Hochstromstecker, die
nun auch wirklich jeden im Modellbau machbaren Strom verkraften (schätzungsweise
200-300A) |
| Anfang des Jahres kamen Prototypen eines
5.5mm Steckers der Fa. LMT auf den Markt: CNC gefertigt in Messing. Auch
wir vom JAG's Team haben natürlich sofort einige geordert. Sowas suchten
wir schon lange für die SAW-Boote. Der erste Test war ernüchternd:
doppelter Übergangswiderstand im Vergleich zu den 3.5mm Hopf-Stecker.
Da war was faul. Also ein paar mal zusammengesteckt und wieder gemessen.
Ok, ein bisschen besser. Nochmal - wieder etwas besser. Hmmmm. |
| Also Neverdull-Watte rausholen und Stecker
putzen. Ahhhhh - siehe da: halber Übergangswiderstand im Vergleich
zu 3.5mm. Nun noch ein bisschen aufbiegen (was gar nicht so einfach ist
bei diesen Brummern) und nochmal etwas besser. Schon mal nicht schlecht
für den Anfang. Nur lang sind die Stecker und schwer. Also Dremel
raus mit Diamanttrennscheibe und Steckerlänge kürzen, so knapp
2/3. Und siehe da: gleichbleibende evtl. leicht besserer Übergangswiderstand
und deutlich kompakter. |
| Inzwischen gibts die 5.5mm Stecker vergoldet,
was das Problem der Oxidation des Messings eliminiert. Allerdings liegen
diese vergoldeten Exemplare im Innenwiderstand konstant etwas höher
als die Messingstecker (Daten s.u.). Sie besitzen etwa den halben Übergangswiderstand
von 3.5mm Hopf-Steckern sind aber deutlich schwerer und unhandlicher. |
| Nun kommt aber die 2. Generation der LMT-Stecker:
hartvergoldet, 6mm dick, kürzer und kompakter, leichter und 8-fach
geschlitzt. Diese sind nun wirklich Klasse! Gegenüber den vergoldeten
5.5mm-Steckern habe sie nur ca. den halben Übergangswiderstand bei

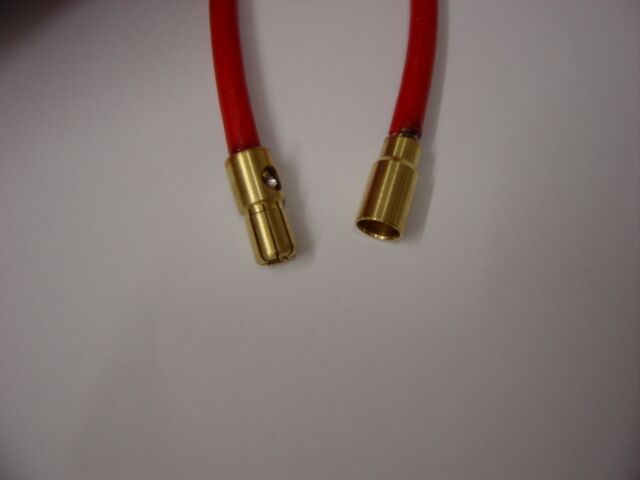

nur 2/3 des Gewichts und deutlich kompakterem Baumaß. Bild

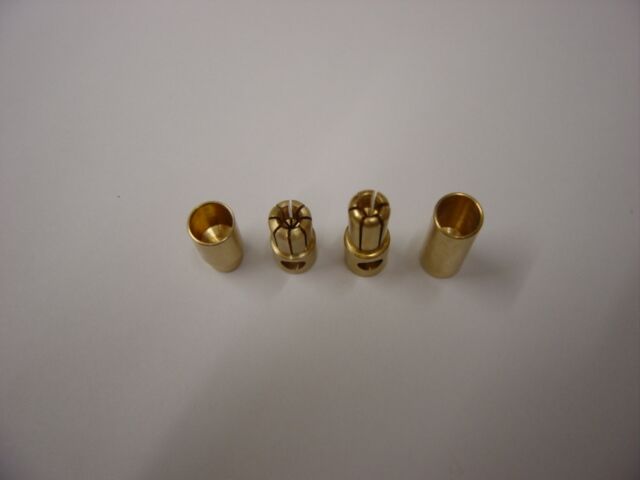

1 zeigt die neuen 6mm Stecker an 6qmm Kupferkabel, Bild

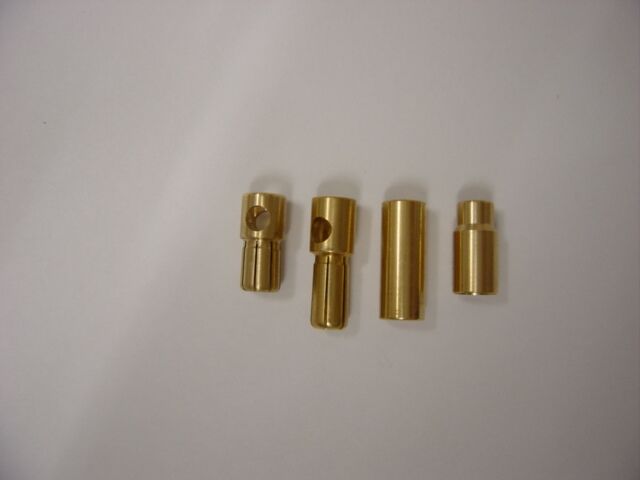

2 und Bild 3 den Vergleich zu
den alten 5.5mm Prototypen. |
| Update 11.02.2006: Aktuelle Messungen
mit einem DVM mit erweitertem Messbereich ergeben für die aktuellen
LMT-Stecker höhere Übergangswiderstände (0.04) als die anfangs
gemessen Werte (0.03). Ursache vermutlich a) andere Serie und b) genaueres
DVM. Es bleibt festzuhalten, dass es sehr wichtig ist, dass die Stecker
sauber sind und extrem stramm ineinander passen. |
| |
